Удлинитель своими руками

В основном, в магазинах, продаются бытовые (220В) удлинители на 6А, 10А и 16А (ампер), соответственно выдерживают примерно 1кВт, 2кВт и 3кВт (киловатт). На каждом удлинителе как правило написаны точные параметры. Стоимость их отличается в основном из-за толщины сечения провода. Чем толще медная жила в кабеле, тем дороже.

Покупать удлинители на 6А или 10А имеет смысл, только в том случае, если точно знаешь, что всегда будешь подключать к нему только маломощные электроприборы, такие как например, телевизор, компьютер, холодильник. Да, нужно еще учитывать, что мощность указанная на удлинителе, это суммарная мощность всех одновременно подключаемых приборов. Но удлинитель, это по своей сути мобильная вещь, и сегодня подключался телевизор, а потом понадобится подключить электрочайник на 2кВт. При превышении мощности, это становится небезопасно. Удлинитель в лучшем случае может перегореть, в худшем, может быть пожар. Так что, хоть это и дороже, но удлинитель выгоднее всегда иметь на 16А и желательно с заземлением, чтобы была возможность подключать разные приборы. Даже если сейчас нет заземления в розетках, в случае двухпроводной электропроводки, в будущем удлинитель с заземлением может пригодится.

А если удлинитель еще и сделать своими руками, то выйдет это на самом деле в разы дешевле, чем готовый из аналогичных материалов, особенно если детали покупать на оптовой базе, хоть и по розничной цене. Попробуйте посчитать сами. Далее, для примера, сделаю уличный удлинитель на 16А.

Взял вилку и розетку на 16А, кабель хладостойкий КГхл в резиновой изоляции, медный 3-х жильный сечения 1,5мм.

Раскрутил вилку и розетку, аккуратно срезал общую изоляцию и на самих проводах. В данных моделях розетки и вилки зажимы контактов не открыты (то есть нельзя намотать проволоку на винт), поэтому срезаю изоляцию по 6-8 мм.

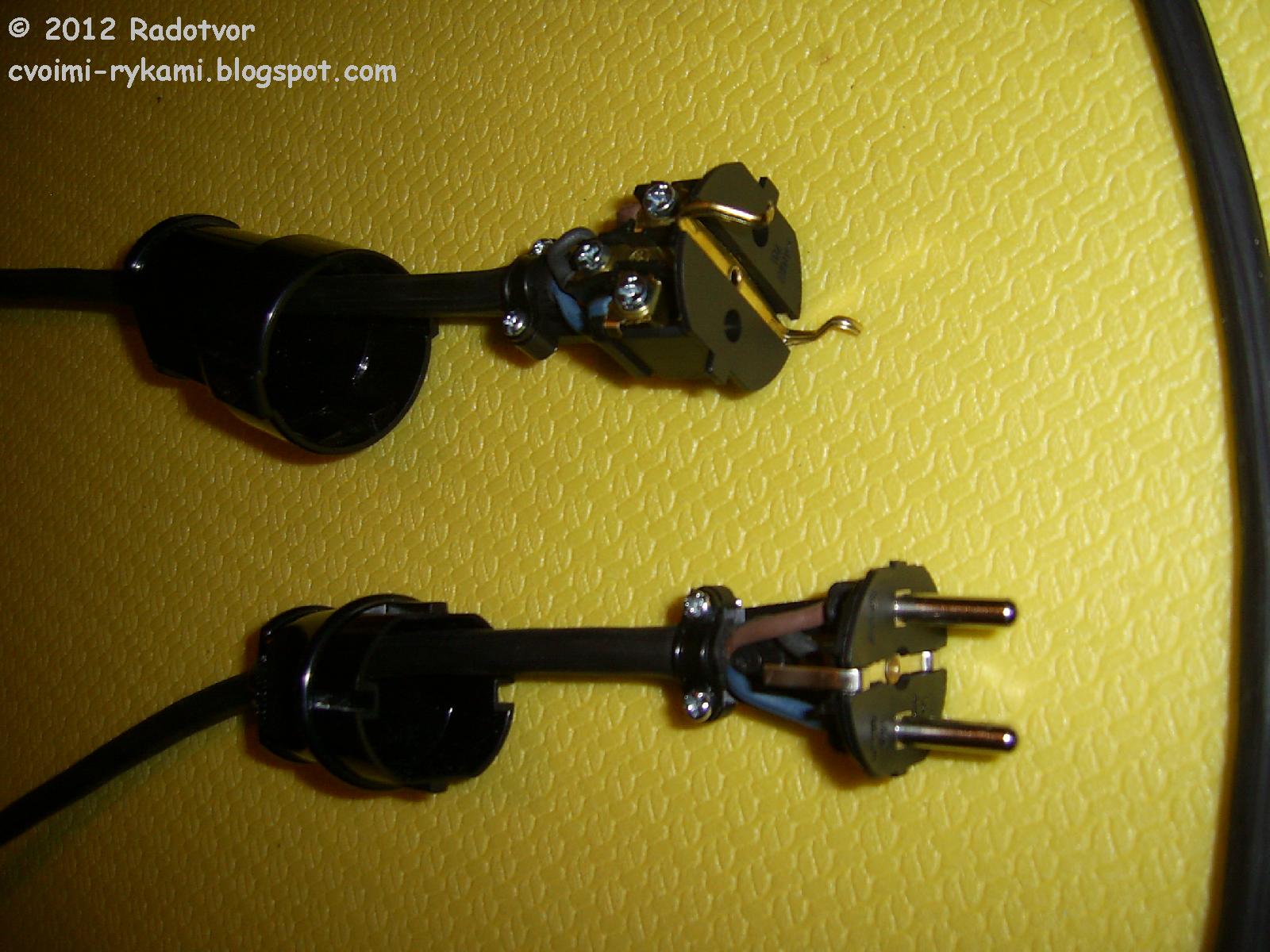

Зажимаю контакты проводов, а также сам провод на входе в розетку и вилку. Если корпус не разъединяется на половинки, как в этой модели, то нужно не забыть надеть корпус на кабель, перед присоединением контактов.

Вот и все, получился готовый удлинитель. Проверяю на настольной лампе. Все работает. За 25 метровый удлинитель, несмотря на очень дорогой хладостойкий кабель, по стоимости получилось порядка 1 тысяча рублей (если вместо КГ, взять «комнатный» ПВС, выйдет 600р). Боюсь даже представить, сколько пришлось бы выложить за аналогичный удлинитель в хозтоварах.
